西门子LOGO! 24CE_西门子plc

西门子plc_LOGO! 24CE 数字量输入：8 模拟量输入：4 (0 - 10 V) 输入/供电电压：24 V DC 输出：4；晶体管 6ED1052-1CC08-0BA0 主机模块一览 LOGO! 是用于完成基本控制任务的快速、方便和省空间的最佳

在线咨询全国热线
010-61241678

产品简介

LOGO! 8 Basic	LOGO! 24CE
输入	8
可在模拟量模式下使用的输入	4 (0 - 10 V)
输入/供电电压	24 V DC
允许范围	20.4...28.8 V DC
输出	4；晶体管
连续电流	0.3 A
短路保护	电子式（约 1 A）
开关频率	10 Hz
循环时间	< 0.1 ms/功能
显示屏	√
集成式定时开关/电源储备	√ / 通常20 天
连接电缆	2 x 1.5 mm2 或 1 x 2.5 mm2
环境温度	0 至 + 55 ºC
贮存温度	– 40 ºC 至 + 70 ºC
辐射干扰	根据 EN 55011（限制等级 B）
防护等级	IP20
认证	CSA、UL、FM、 IEC 61131、VDE 0631，船级社认证
安装	安装在 35 mm DIN 导轨上，4 个间隔单元宽，或墙壁安装
尺寸（宽 x 高 x 深）	71.5 (4 MW) x 90 x 60 mm
编程电缆	以太网
LOGO! <=> LOGO! 通信（以太网）	√，最多 16 LOGO!+ 1 LOGO! TDE + 1PC/PG
LOGO! <=> 网络（以太网）	√，最多 16 TN（LOGO!、SIMATIC CPU/ HMI、PC）
最大程序存储器容量	400 个块
外部存储器模块	标准微型 SD 卡
数据记录	内部存储器（200 个数据记录）/微型 SD 卡（2000 个数据记录）
在线状态图表	√，保存在 PC 上
宏功能	√
Web 服务器	√
在 TIA Selection Tool 中选型和订购	LOGO! 24CE

产品 · 参数

Product parameters

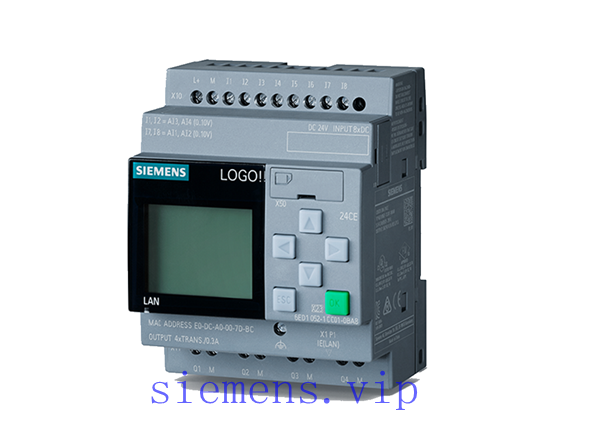

西门子plc_LOGO! 24CE

数字量输入：8
模拟量输入：4 (0 - 10 V)
输入/供电电压：24 V DC
输出：4；晶体管

6ED1052-1CC08-0BA0

主机模块一览

LOGO! 是用于完成基本控制任务的快速、方便和省空间的最佳解决方案。适合小型自动化项目的 LOGO! 智能逻辑模块已成为自动化系统中不可缺少的一员。LOGO! 主机模块包括带或不带集成显示屏两种。

带显示屏的主机模块

省空间的主机模块
具有用于连接扩展模块的接口，可扩展至 24 点数字量输入、20 点数字量输出、8 点模拟量输入和 8 点模拟量输出
所有主机模块都集成有 Web Server
外壳宽度 72 mm (4 U)
所有主机模块都带有以太网接口，用于与LOGO! 8、LOGO! TDE、SIMATIC 控制器、SIMATIC 面板和 PC 通信
使用标准Micro SD 卡

功能

尽管功能持续不断地发展，但对于编程人员和用户来说，易操作性始终十分重要。

因此，西门子推出了“易于上手的功能块”，如 ON/OFF 延时开关、周定时器、脉冲发生器、天文定时器、年定时器、秒表等，这些功能对于常规的PLC，通常需要进行编程才能实现。LOGO!为用户提供了40 多种功能块，用户最多可以在程序中使用 400 个块。用户可以使用 LOGO! 来定义自己的宏函数，并从已经过测试的宏函数来创建库。数据记录功能也能够为客户开辟新的应用领域。

全新 LOGO! 8 的亮点
